Membuat Koneksi Router Pada Windows XP ke XP

Langkah-langkah setting router pada komputer1
1. Langkah pertama yaitu klik start pilih run inputkan regedit lalu pilih OK.

2. Pada Registry Editor pilih HKEY_LOCAL_MACHINE lalu pilih System, pilih ControlSet 001.

3. Lalu pada ControlSet001 pilih Service.

4. Pilih TCPIP lalu klik parameter untuk mencari letak IPEnableRouter

5. Klik IPEnableRouter kemudian tentukan value data dari IPEnableRouter menjadi bernilai (1) lalu klik OK

6. Selanjutnya setting IP dengan cara klik start pilih control panel lalu klik network and connections. Setelah itu pilih Internet Protocol pilih properties.

7. Setting IP yang menjadi routernya. Contohnya sebagai berikut:


8. Restart komputer . Kemudian cek pada command prompt. Maka tampil tampilan sebagai berikut:


Berikutnya setting IP Address pada komputer2 yang berfungsi sebagai client1.
1. Klik start, klik control panel, klik Network Connection. Klik kanan pilih properties dan double klik Internet Protokol(TCP/IP).


2. Setting IP Address pada komputer3 sebagai client2 juga. Dengan cara yang sama Klik start, klik control panel, klik Network Connection. Klik kanan pilih properties dan double klik Internet Protokol(TCP/IP).

Langkah selanjutnya ping dari client1 ke router. Jika berhasil akan tampil tampilan sebagai berikut:


Ping dari client1 ke client2 Jika berhasil akan tampil tampilan sebagai berikut:

Untuk tampilan koneksi antara client2 ke router akan sama tampilannya seperti koneksi dari client1 ke router. Tapi jika koneksi dari client2 ke client3 maka tampilan sebagai berikut:


Membuat Koneksi Router di Windows Server ke Windows XP

Langkah- langkah membuat setting router pada komputer 1 menggunakan windows server.

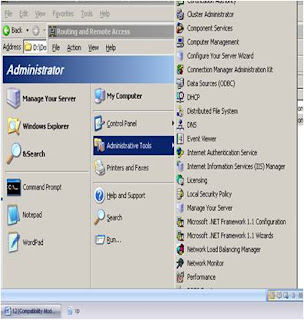

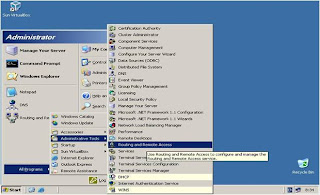

1.Klik start, pilih administrative tool kemudian pilih Routing and Remote Access.

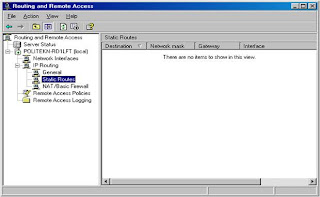

2.Pada Routing and Remote Access pilih IP Routing lalu pilih Static Router.

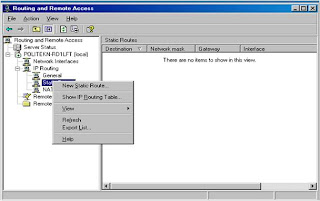

3.Klik kanan pada Static Router kemudian pilih New Static Router.

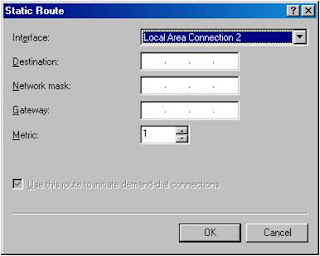

4.Maka akan muncul tampilan sebagai berikut. Lalu isi kolom dengan IP Address yang akan digunakan. Kita pun bisa mengubah nama Local Area Connection 2 sesuai dengan keinginan, yang bertujuan untuk membedakan antara LAN yang gunakan dengan yang tidak digunakan.

5.Contohnya sebagai berikut, setelah IP Address di setting kemudian pilih OK.


6.Kemudian Setting LAN2 dengan menggunakan langkah-langkah yang sama seperti diatas contohnya sebagai berikut:

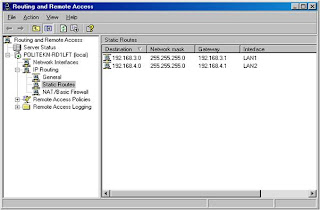

Ketika klik OK maka tampilan akan seperti dibawah ini:

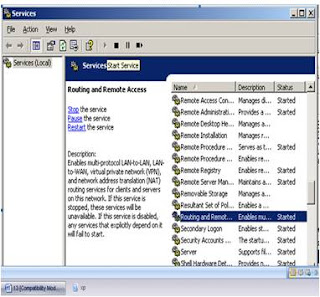

7.Sebaiknya, pada routing and remote access klik restart terlebih dahulu. Dengan cara sebagai berikut:

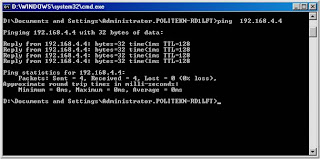

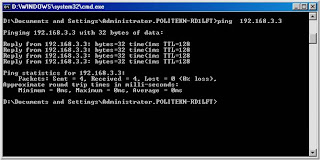

8.Kemudian hidupkan kembali komputer, dan lakukan ping menggunakan command promp.Misalnya sebagai berikut:


Langkah Selanjutnya Membuat Setting pada Windows XP yang berperan sebagai client pada komputer2.

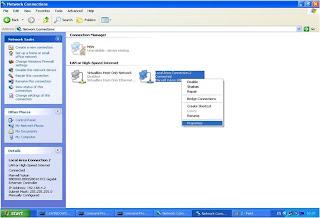

1.Pada tampilan desktop pilih start kemudian pilih control panel, klik Network Connection. Klik kanan pilih properties.

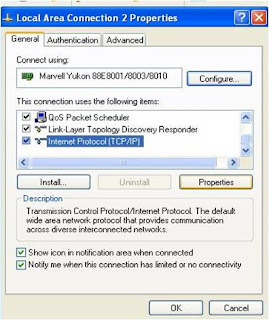

2.Pilih Internet Protocol(TPC/IP), lalu klik properties.

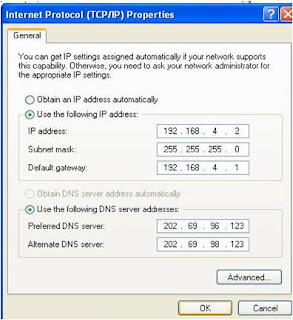

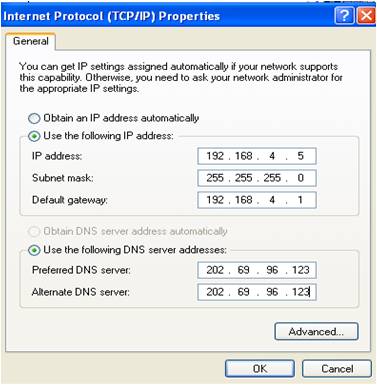

3.Masukan IP Address nya. Pada Default getway masukan IP Address yang menjadi routernya. Setelah itu klik OK.

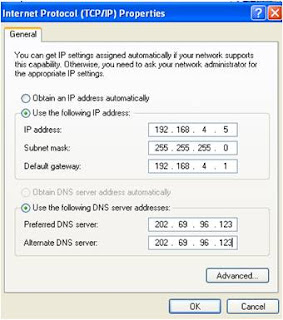

4.Selanjutnya Membuat Setting pada Windows XP yang berperan sebagai client pada komputer3. Dengan cara yang sama seprti langkah seperti diatas. Hanya saja IP Address pada komputer3 harus dibedakan dengan IP Address pada komputer2. Contohnya sebagai berikut:

5.Selanjutnya tes koneksi antara router dengan client nya yang dibuktikan dengan ping IP Address router dari client nya.

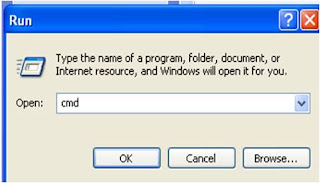

Klik Start pilih run kemudian inputkan cmd klik OK.

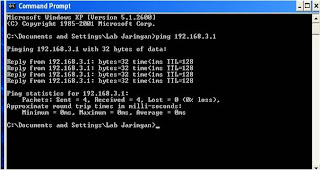

Lakukan ping ke routernya

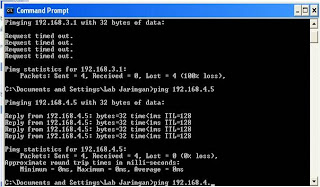

Selanjutnya lakukan ping dari client ke client ( dari komputer2 ke komputer3).

Jika tampilan pada saat ping muncul seperti diatas maka koneksi antara router dengan clientnya telah berhasil. Begitu pula dengan koneksi antara client ke client (komputer2 dengan komputer3) berhasil.
