![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOfoL3gX3I/AAAAAAAAAr8/HgB41rGADPU/s320/ghhhhh.jpg)
Langkah-langkah:
1. Buka Paket Tracer, buat 5 routers kemudian rename. Contoh seperti gambar dibawah ini:
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOfnnwCRmI/AAAAAAAAAr0/kxEaY2-5rYg/s320/Picture1.jpg)
2. Buat 6 swicthes kemudian beri nama.
![](http://1.bp.blogspot.com/_zCprxsGDmqU/TCOfFpftXzI/AAAAAAAAArE/-kRMgjBCxlg/s320/Picture2.jpg)
3. Setelah itu buat 12 komputer, dimana setiap 1 switch memiliki 2 komputer. Kemudian beri nama.
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOfEh9mZWI/AAAAAAAAAq8/uB8FcMrXLKo/s320/Picture3.jpg)
4. Setelah routers, switches dan komputer dibuat. Selanjutnya beri connections switches dengan komputer(end divices) pilih connections copper Straigh-Through.
![](http://3.bp.blogspot.com/_zCprxsGDmqU/TCOfEflknkI/AAAAAAAAAq0/dtHhcqa4vuU/s320/Picture4.jpg)
Untuk connections switch pada posisi kiri maka ketika dihubungkan ke router pilih yang FastEthernet0/0 sedangkan pada posisi kanan pilih yang FastEthernet0/1.
![](http://1.bp.blogspot.com/_zCprxsGDmqU/TCOfDtI1TFI/AAAAAAAAAqs/5NHKm1oXtsA/s320/Picture5.jpg)
![](http://1.bp.blogspot.com/_zCprxsGDmqU/TCOfCt9BpxI/AAAAAAAAAqk/vkiwBddx_Bg/s320/Picture6.jpg)
Setelah diberi connections tampilan seperti dibawah ini:
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOeJs-EZvI/AAAAAAAAAp0/uvyGNScgGnQ/s320/Picture7.jpg)
5. berikan IP Address pada tiap komputer. klik pada komputer1 (PC-Tyyas1). Pilih config Setting geteway contohnya dengan 192.168.1.1
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOeI8oNOUI/AAAAAAAAAps/bGqcOOe0tIg/s320/Picture8.jpg)
6. Klik FastEthernet, masukan IP Address dengan 192.168.1.2
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOeIMWWM2I/AAAAAAAAApk/SOWsVg-JklI/s320/Picture9.jpg)
7. klik pada komputer2 (PC-Tyyas2). Pilih config Setting geteway contohnya dengan 192.168.1.1
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOeHbcrhfI/AAAAAAAAApc/ddsg_ctnv6o/s320/Picture10.jpg)
8. Klik FastEthernet, masukan IP Address dengan 192.168.1.3
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOeHIkKKNI/AAAAAAAAApU/cHG2mNtWRgM/s320/Picture11.jpg)
lakukan hal yang sama dengan langkah-langkah seperti poin no 5 dan no 6 maupun poin no 7 dan no 8 dengan melihat konsep pada awal rancangan pembuatan konfigurasi router ini. Untuk setting komputer3 sampai komputer13.
9. Setting router1(Router-Tyyas1) dengan cara klik Router-Tyyas1 pilih config lalu pilih FastEthernet0/0 masukan IP Address, contohya 192.168.1.1 kemudian klik pada subnet mask maka akan secara otomatis 255.255.255.0 akan muncul, lalu checklist pada on.
![](http://1.bp.blogspot.com/_zCprxsGDmqU/TCOdaGRnLjI/AAAAAAAAAok/EsVTtyDKPjw/s320/Picture12.jpg)
10. pilih FastEthernet0/1masukan IP Address, contohya 192.168.2.1 kemudian klik pada subnet mask maka akan muncul secara otomatis 255.255.255.0 lalu checklist pada on.
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOdZoDmomI/AAAAAAAAAoc/vQNI-zAdfGA/s320/Picture13.jpg)
11. Setting router2(Router-Tyyas2) dengan cara klik Router-Tyyas2 pilih config lalu pilih FastEthernet0/0 masukan IP Address nya 192.168.2.254 kemudian klik pada subnet mask, lalu checklist pada on.
![](http://3.bp.blogspot.com/_zCprxsGDmqU/TCOdYrdPnVI/AAAAAAAAAoU/44Wa6sllcZc/s320/Picture14.jpg)
12. pilih FastEthernet0/1masukan IP Address 192.168.3.1 kemudian klik pada subnet mask ,lalu checklist pada on.
![](http://3.bp.blogspot.com/_zCprxsGDmqU/TCOdYJGFV5I/AAAAAAAAAoM/9DAhKPkkf2s/s320/Picture15.jpg)
13. Setting router3(Router-Tyyas3) dengan cara klik Router-Tyyas3 pilih config lalu pilih FastEthernet0/0 masukan IP Address nya 192.168.3.254 kemudian klik pada subnet mask, lalu checklist pada on.
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOdXTUvMJI/AAAAAAAAAoE/1c6z6SrX_mQ/s320/Picture16.jpg)
14. pilih FastEthernet0/1masukan IP Address 192.168.4.1 kemudian klik pada subnet mask , lalu checklist pada on.
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOcyJbMIKI/AAAAAAAAAnU/G0STiywkG-g/s320/Picture17.jpg)
15. Setting router4(Router-Tyyas4) dengan cara klik Router-Tyyas4 pilih config lalu pilih FastEthernet0/0 masukan IP Address nya 192.168.4.254 kemudian klik pada subnet mask, lalu checklist pada on.
![](http://3.bp.blogspot.com/_zCprxsGDmqU/TCOcx3cSeYI/AAAAAAAAAnM/7ocg1RoqJcs/s320/Picture18.jpg)
16. pilih FastEthernet0/1masukan IP Address 192.168.5.1 kemudian klik pada subnet mask, lalu checklist pada on.
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOcxtNMjrI/AAAAAAAAAnE/rtfxFVlZItE/s320/Picture19.jpg)
17. Setting router5(Router-Tyyas5) dengan cara klik Router-Tyyas5 pilih config lalu pilih FastEthernet0/0 masukan IP Address nya 192.168.5.254 kemudian klik pada subnet mask, lalu checklist pada on.
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOcxbtDG7I/AAAAAAAAAm8/4LqVfOXgwlU/s320/Picture20.jpg)
18. pilih FastEthernet0/1masukan IP Address 192.168.6.1 kemudian klik pada subnet mask maka akan muncul secara otomatis 255.255.255.0 lalu checklist pada on.
![](http://3.bp.blogspot.com/_zCprxsGDmqU/TCOcwgBrUgI/AAAAAAAAAm0/rZh7ZM9jIu8/s320/Picture21.jpg)
19. setting Static Routers dengan cara klik router1 (Router-Tyyas1) pilih config lalu klik RIP. Masukan Network contohnya 192.168.3.0 yang merupakan IP pada router3 yang bertujuan mengkoneksikan komputer yang tidak terjangkau , Mask 255.255.255.0 Next Hop 192.168.2.254 merupakan IP yang menjadi media yang akan dilalui jaringan. lalu klik add
![](http://1.bp.blogspot.com/_zCprxsGDmqU/TCOcF0LsgLI/AAAAAAAAAmE/ki292qn3oKI/s320/Picture22.jpg)
20. Setelah itu, masukan pula network, mask, dan next hop tiap router agar disetiap komputer akan terkoneksi. Lihat contoh dibawah ini:
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOcFGt6hfI/AAAAAAAAAl8/_op69ud2Khc/s320/Picture23.jpg)
untuk setting Router-Tyyas2, Router-Tyyas3, Router-Tyyas4, dan Router-Tyyas5. Perhatikan langkah-langkah dibawah ini:
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOcErcExAI/AAAAAAAAAl0/jhUGF8Sw_Cg/s320/Picture24.jpg)
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOcEVCt2XI/AAAAAAAAAls/_nnrMVMXFIo/s320/Picture25.gif)
![](http://1.bp.blogspot.com/_zCprxsGDmqU/TCOa67ywNrI/AAAAAAAAAk0/Jb3nmpD-qcw/s320/Picture27.jpg)
![](http://3.bp.blogspot.com/_zCprxsGDmqU/TCOa57B6udI/AAAAAAAAAks/4YAzlui0KEA/s320/Picture28.jpg)
21. Lakukan test connections dengan klik PC-Tyyas1. Klik desktop lalu command promp
![](http://4.bp.blogspot.com/_zCprxsGDmqU/TCOa5PyOxdI/AAAAAAAAAkk/dJX3O711CBU/s320/Picture29.jpg)
a. Lakukan ping dalam satu router dan satu switch 192.168.1.3 jika berhasil tampilan seperti dibawah ini:
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOa4Z-HyqI/AAAAAAAAAkc/sH9KxgYPCp8/s320/Picture30.jpg)

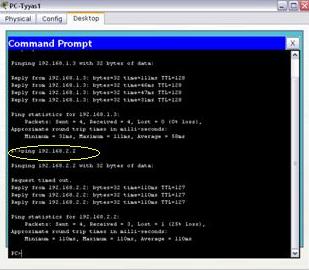

b. Ping 192.168.2.2 jika berhasil tampilan seperti dibawah ini:
c. Ping 192.168.2.3 jika berhasil tampilan seperti dibawah ini:
d. Ping 192.168.3.2 jika berhasil tampilan seperti dibawah ini:
e. Ping 192.168.3.3 jika berhasil tampilan seperti dibawah ini:
f. Ping 192.168.4.2 jika berhasil tampilan seperti dibawah ini:
g. Ping 192.168.4.3 jika berhasil tampilan seperti dibawah ini:
h. Ping 192.168.5.2 jika berhasil tampilan seperti dibawah ini:
i. Ping 192.168.5.3 jika berhasil tampilan seperti dibawah ini:
j. Ping 192.168.6.2 jika berhasil tampilan seperti dibawah ini:
k. Ping 192.168.6.3 jika berhasil tampilan seperti dibawah ini:
Berikut adalah hasil dari konfigurasi:
![](http://2.bp.blogspot.com/_zCprxsGDmqU/TCOZALMQF3I/AAAAAAAAAjE/GP8fvDYury8/s320/gfgfgfg.jpg)
CLI
Pada Router-Tyyas1 yaitu:Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.254
Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.254
Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.4.254
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.5.254
Router(config)#
Pada Router-Tyyas2 yaitu:
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.254
Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.254
Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.4.254
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.5.254
Router(config)#
Pada Router-Tyyas3 yaitu:
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.3.254 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.4.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1
Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.4.254
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.5.254
Router(config)#
Pada Router-Tyyas4 yaitu:
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.4.254 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.5.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.4.1
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.5.254
Router(config)#
Pada Router-Tyyas5 yaitu:
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.5.254 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.6.1 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.4.1
Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.5.1
Router(config)#
